工場・設備Factory and Equipment

工場・設備紹介

蒸留設備

蒸留装置(0.1L—10,000L)は、全て自社設計です。研究・開発用設備及びプラント設備は、24時間連続稼働可能です。
昇華精製装置は、主要各国にて特許を取得、国内外にて高い評価を得ています。

ボイラー設備

熱媒ボイラー(16基)
蒸気ボイラー(3基)

貯蔵設備

地下タンク貯蔵所(24KL×17基)
屋内貯蔵所(200Lドラム缶250本保管可能)
屋外貯蔵所(200Lドラム缶300本保管可能)
冷凍冷蔵庫(200Lドラム缶10本保管可能)

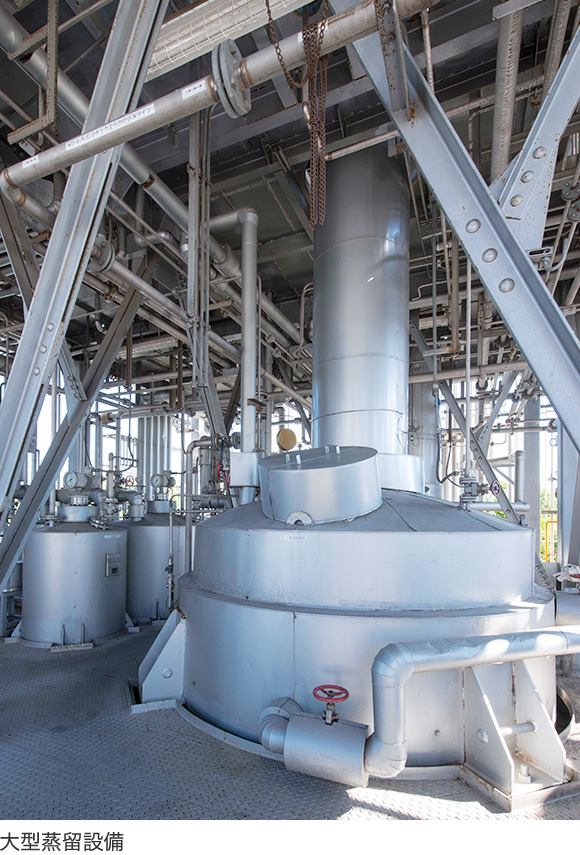

大型蒸留設備一覧表

2016年4月現在

← 下記の表は左右にスライドできます。 →

No.A-1 No.A-2 No.C-2 No.C-3 No.A-4 No.A-5 No.B-7 No.B-8 No.C-1
蒸留釜 10,000L 10,000L 7,000L 7,000L 3,000L 3,000L 3,000L 3,000L 3,000L
設備材質 SUS304 SUS304 SUS316L SUS316L SUS304 SUS304 SUS316L SUS316L SUS304
理論段数 40段 40段 80段 60段 10段 60段 40段 80段 60段
真空度 100Pa~ 100Pa~ 100Pa~ 100Pa~ 100Pa~ 100Pa~ 100Pa~ 100Pa~ 100Pa~
対応温度 ~280℃ ~280℃ ~280℃ ~280℃ ~280℃ ~280℃ ~280℃ ~280℃ ~280℃
冷却温度 10℃~ 10℃~ 0℃~ 0℃~ 0℃~ 0℃~ 10℃~ 10℃~ 0℃~
対応融点 ~100℃ ~100℃ ~100℃ ~100℃ ~100℃ ~100℃ ~100℃ ~100℃ ~100℃

設備:バッチ式 充填物:メッシュタイプ 還流比:任意 熱源:熱媒オイル・スチーム

中型蒸留設備一覧表

2016年4月現在

← 下記の表は左右にスライドできます。 →

No.A-6 No.A-7 No.C-6 No.C-7 No.C-4 No.C-5 No.C-8
蒸留釜 400L 400L 400L 400L 200L 200L 200L
設備材質 SUS316L SUS316L SUS304 SUS304 SUS316L SUS316L SUS304
理論段数 80段 20段 60段 10段 60段 80段 単蒸留
真空度 50Pa~ 50Pa~ 50Pa~ 50Pa~ 50Pa~ 50Pa~ 50Pa~
対応温度 ~330℃ ~330℃ ~280℃ ~330℃ ~330℃ ~280℃ ~330℃
冷却温度 0℃~ 0℃~ 0℃~ 0℃~ 0℃~ 0℃~ 0℃~
対応融点 ~120℃ ~120℃ ~120℃ ~120℃ ~120℃ ~120℃ ~120℃

設備:バッチ式  充填物:メッシュタイプ  還流比:任意  熱源:熱媒オイル・スチーム

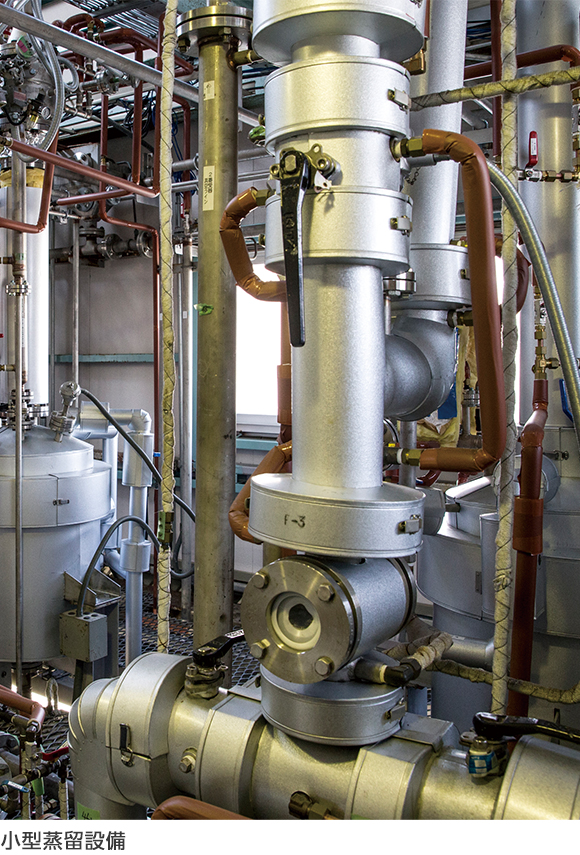

小型蒸留設備一覧表

2016年4月現在

← 下記の表は左右にスライドできます。 →

No.F-1 No.F-2 No.F-3 No.G-1 No.H-1 No.G-2 No.H-2 No.H-3 No.H-4
蒸留釜 100L 100L 100L 100L 100L 50L 50L 50L 50L
設備材質 SUS304 SUS304 SUS304 SUS304 グラスライニング SUS304 グラスライニング 耐熱ガラス 耐熱ガラス
理論段数 単蒸留 20段 80段 単蒸留 5段 20段 5段 40段 60段
真空度 30Pa~ 30Pa~ 30Pa~ 30Pa~ 30Pa~ 20Pa~ 20Pa~ 20Pa~ 20Pa~
対応温度 ~350℃ ~350℃ ~350℃ ~160℃ ~160℃ ~350℃ ~160℃ ~350℃ ~350℃
冷却温度 -10℃~ -10℃~ -10℃~ -10℃~ -10℃~ -10℃~ -10℃~ -10℃~ -10℃~
対応融点 ~150℃ ~150℃ ~150℃ ~150℃ ~150℃ ~150℃ ~150℃ ~150℃ ~150℃

設備:バッチ式  充填物:メッシュタイプ  還流比:任意  熱源:熱媒オイル・スチーム・マントルヒーター

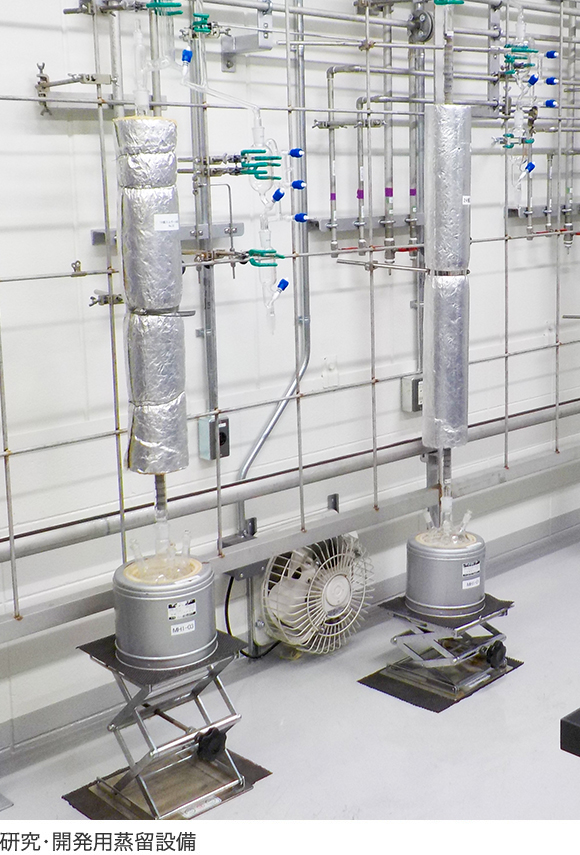

研究・開発用蒸留設備一覧表

2016年4月現在

← 下記の表は左右にスライドできます。 →

20L 10L 5L 3L 1L 0.5L 0.3L 0.1L
蒸留釜 20L 10L 5L 3L 1L 0.5L 0.3L 0.1L
設備材質 耐熱ガラス 耐熱ガラス 耐熱ガラス 耐熱ガラス 耐熱ガラス 耐熱ガラス 耐熱ガラス 耐熱ガラス
真空度 10Pa~ 10Pa~ 10Pa~ 10Pa~ 10Pa~ 10Pa~ 10Pa~ 10Pa~
対応温度 ~350℃ ~350℃ ~350℃ ~350℃ ~350℃ ~350℃ ~350℃ ~350℃
冷却温度 -15℃~ -15℃~ -15℃~ -15℃~ -15℃~ -15℃~ -15℃~ -15℃~
対応融点 ~200℃ ~200℃ ~200℃ ~200℃ ~200℃ ~200℃ ~200℃ ~200℃

設備:バッチ式にて単蒸留から80段まで可変 充填物:規則充填物又は不規則充填物  還流比:任意  熱源:熱媒オイル・マントルヒーター
